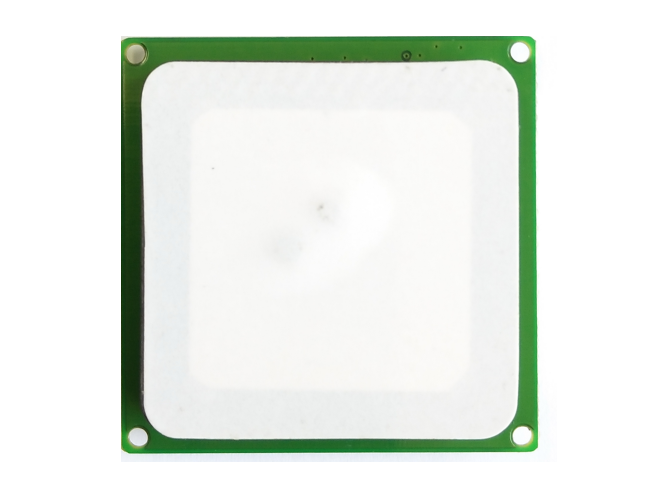

表1: 一体化天线特性一览
| |
出色的读标签性能 |
◆ 标签识别灵敏，稳定。 ◆ 稳定识别距离1.5-2米（9662白卡）。 ◆ 多标签识别性能：>50张标签。 ◆ 标签识别速度：>50张/秒。
|
彻底解决发热的问题 |
◆ 无需外接任何散热装置。 ◆ 室温下长期连续满负荷工作不发热。 ◆ 持续电流<200mA @ 3.5V (26 dBm Output)。 ◆ 峰值脉冲电流<260mA。 |
出色的稳定性 |
◆ 24小时x 365天工作不死机。 ◆ 性能受外壳，电磁环境等外界影响小。 ◆ 宽温设计，温漂系数极低。
|
优秀的一致性 |
◆ 一致性设计的典范之作。 ◆ 全部选用最高等级的元器件，保证各项参数稳定一致。
|
简洁高效的软硬件接口
|
◆ 外围电路极其简单，单电源，无需外接钽电容。（见图1：参考设计电路）。
|
安装方法 |
◆ 支持5pin WAFER安装。
|
表2: 电气参数
整体尺寸 | 40x40x8.5mm |
工作电压 | DC 3.5V – 5 V |
待机状态电流 | <80mA (EN 脚高电平) |
睡眠状态电流 | <100uA (EN 脚低电平) |
工作电流 | 180mA @ 3.5V (26 dBm Output，25°C)。 110mA @ 3.5V (18 dBm Output，25°C)。 |
启动时间 | <100mS。 |
工作温度 | - 20 °C - + 70 °C |
存储温度 | - 20 °C - + 85 °C |
工作湿度 | < 95% ( + 25 °C) |
空中接口协议 | EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C |
工作频谱范围 | 840-960MHZ |
工作区域支持 | US, Canada and other regions following U.S. FCC Europe and other regions following ETSI EN 302 208 Mainland China Japan Korea Malaysia Taiwan |
输出功率范围 | 18-26 dBm |
输出功率精度 | +/- 1dB |
输出功率平坦度 | +/- 0.2dB |
接收灵敏度 | < -70dBm |
盘存标签峰值速度 | > 50张/秒 |
标签缓存区 | 200张标签 @ 96 bit EPC |
标签RSSI | 支持 |
通讯接口 | TTL Uart接口 |
通讯波特率 | 115200 bps（默认并推荐） 38400bps |
散热方式 | 空气冷却(无需外置散热片） |

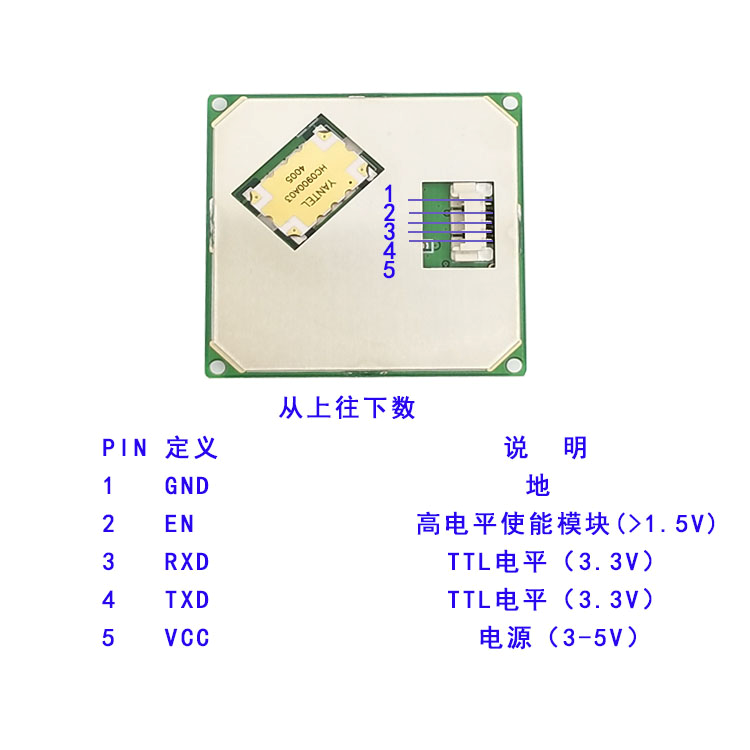

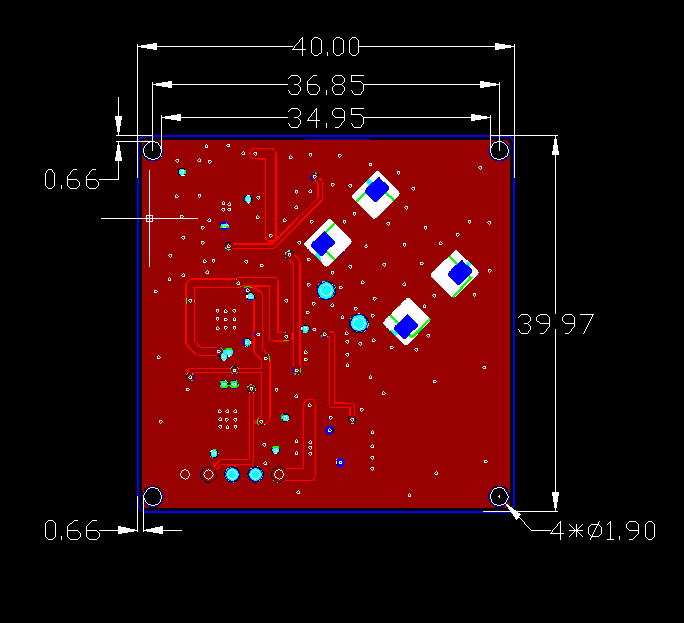

表3: 连接器PIN脚定义以及结构图纸
Unit:mm
| ||
PIN | 定义 | 说明 |
1 | GND | 地 高电平使能模块(>1.5V) |
2 | EN | |
3 | RXD | TTL电平（3.3V） TTL电平（3.3V） |
4 | TXD | |
5 | VCC | 电源（3-5V） |
